压痕对角线长度 d与维氏硬度値对照表

除特别小和薄试验层的样品外,测量范围可覆盖所有金属 。 和布氏、洛氏法比较,它所获得的压痕不受检测力影响,并具有相似几何形状,对任一性质相同的材料在变换检测力后得到的硬度值是相同或相近的 。 压痕具有清晰轮廓的正方形,对角线的测量精度高, 这对保证硬度测量精确度有利 。 维氏法中压痕对角线增长与其压痕面积增加成正比,而布氏硬度压痕( d)增大到一定程度后,,d值变化小面积增大多,这时测量误差对测量结果影响较大。 因此,采用对角线长度计量的维氏法较布氏法要精确 。 与洛氏法比较,它有一个统一的标尺,可适用于较大范围变化的硬度测试,如某一种金属材料,经过各种处理,硬度从低到高变化很大,都可以以一种标尺来反映其硬度变化情况。

已知检测力和压痕对角线长度可査出硬度值,炉温曲线测试仪见下表。

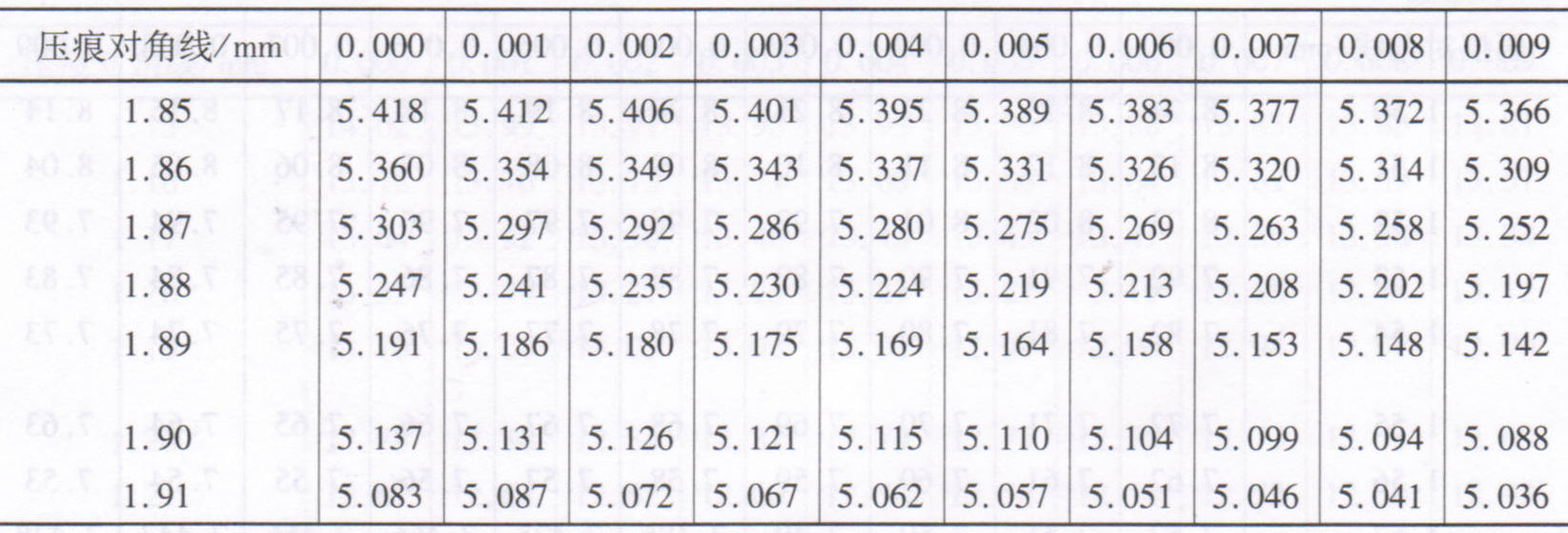

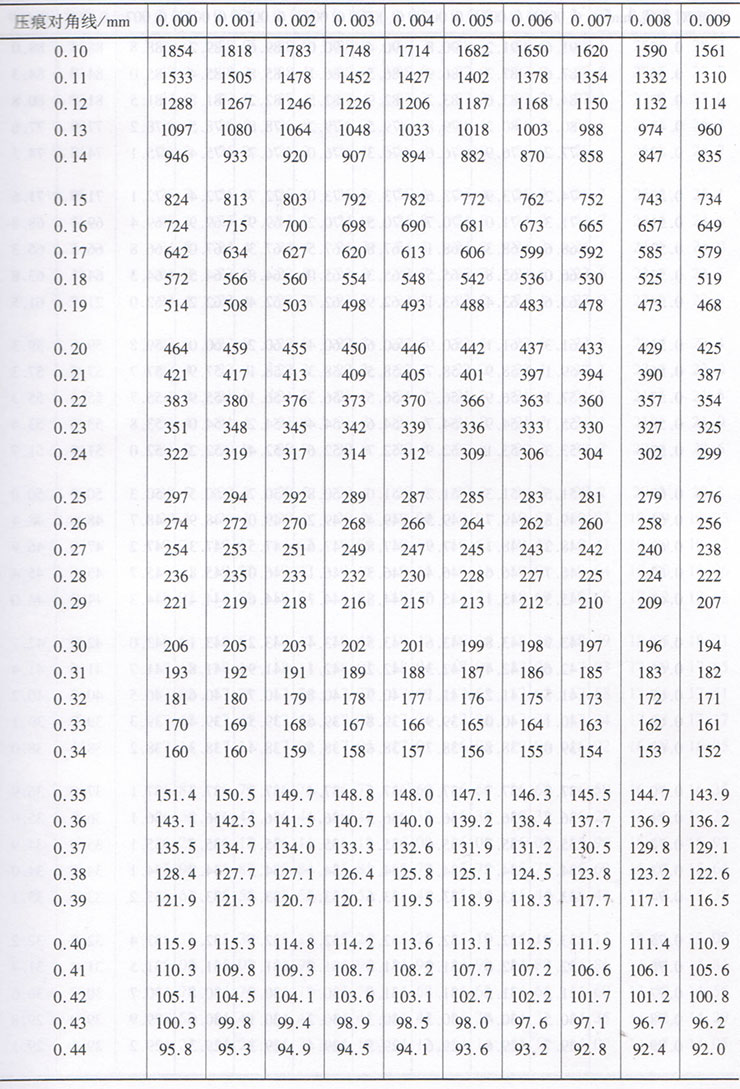

压痕对角线长度 d与维氏硬度値对照表( ≥HV5 此表F为98.07 N)






注:根据 GB/T4340 1-1999维氏硬度检测力分级为 HV5、HV10、HV20、HV30、HV50、HV100。 表中只列出1级98. 07 N( 10 kgf) 。 如采用其他级别力时,可乘以相应系数或除以相应系数即可求出该级别 HV值, 例如:采用检测力为294.2 N(30 kgf)时,所得压痕对角线为0.43 mm,根据表4-3中98.07 1、( 10 kgf)査出 HV10的 HV值为100. 3, 100.3乘以3倍,即得 HV30的硬度值为301 HV30。
